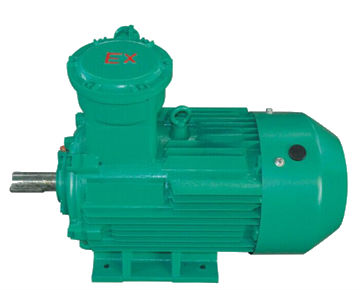

YBX3防爆电机-BT4（厂用防爆）

YBX3防爆电机可用于煤矿井下（非采掘工作面）固定式设备或工厂IIB级，由于YBX3高效防爆电机必须要满足的防爆要求，所以防爆等级分了很多，有EXDI和EXDII两种。有EXDI的被用于煤矿井下非采掘事情面，重要气体为甲烷。EXDII的被用于工场具有引燃温度组别为T1～T4组的可燃性气体或蒸汽与氛围形成的爆炸性混淆物场合。温度组别为T1—T4组的可燃性气体或蒸气与空气形成的爆炸性混合物的场所内的机械设备的驱动电机，主要用于煤矿、石油天然、石油化工和化学工业。防爆电机作为主要的动力设备，通常用于驱动泵、风机、压缩机、输送机和其他传动机械。此外，在纺织、冶金、交通、粮油加工、造纸、医药等部门也被广泛应用。

• YBX3电动机防爆标志代表的意义:ExdⅡBT4Gb

• Ex:防爆电器标志

• d:电气设备防爆型式(隔爆型)

• ⅡB:电气设备类别级别(Ⅱ类B级)

• T4:适用温度组别(T4)

• Gb:保护级别(Gb)

• YBX3防爆电机型号:YBX3-132M2-6F代表的意义解析

• Y:异步电动机

• B:隔爆

• X:高效率节能型

• 3:设计序号，3代表三次设计

• 132:机座的中心高(132mm)

• M:机座长度(M表示中机座)

• 2:2号铁心长

• 6:极数(6极)

• F:特殊环境代号(防腐型)

• YBX3防爆电机的安装方式符合GB997《电机结构及安装型式代号》及IEC34-7 的规定。本系列电动机有以下5 种基本结构型式： B3有底座，无直连安装法兰盘，B5无底座，有直连安装法兰盘，B35有底座，有直连安装法兰盘。 B14—机座不带底脚、端盖有小凸缘；B34—机座带底脚、端盖有小凸缘。本系列电动机在上述5 种基本结构上，可派生15 种常用结构及安装型式见下表:

• YBX3防爆电机各种安装方式示意图
