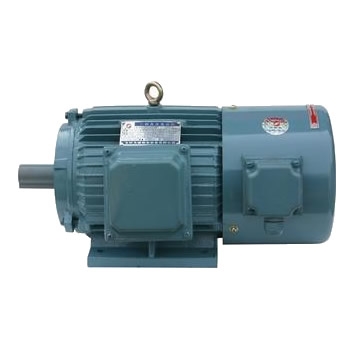

TYPX变频永磁同步电机概述：

该系列产品的效率指标符合GB30253-2013《永磁同步电动机能效限定值及能效等级》的，级标准二为全封闭它扇或自扇冷结构、防护等级IP55. F级绝缘、S1工作制。其安装尺寸与YE3系列电动机相同。(注:T同步; Y永磁;PCx超高效变频)

该系列产品广泛用于石油、化工、电力、交通、纺织、工矿企业及电动汽车、拖动抽油机、电梯、风机、水泵、压缩机、皮带机、机床等各种机械。

变频永磁同步电机由三相50赫兹电网供电丈互行.具有软起动能力。根据用户要求，提供各种极数的380V、6B0V、1140V等级的电机;电机的基本频率可以创泛计成10hz~100hz之间的任意值;搭配出各种转速的电机 使电机与变频器都工作于设计值。并实现调频调速节能，产生最大效益。

TYPX系列超高效率变频调速三相永磁同步电动机（机座号80-355）（以下简称电动机）,按照Q/NY-010-201５《TYPX系列变频调速超高效率三相永磁同步电动机技术条件》制造并按照GB3836.2-2013《永磁同步电动机能效限定值及能效等级》制造，电机能效符合国家1级能效标准。电机结构为全封闭它扇或自扇冷结构，防护等级为IP55，绝缘等级F,工作制为S1。其安装尺寸与YE3系列电动机相同。

      电动机电气性能执行GB/T 22711-2008《 高效三相永磁同步电动机技术条件（机座号132～280）》，和Q/NY-010-2015《TYPX系列超高效率变频调速三相永磁同步电动机技术条件》（机座号80-355）。该系列产品具有变频调速能力，在25%-120%负载范围内，相对于同规格异步电动机均具有更高的效率，经济运行范围宽，具有显著的节能效果。电机温升低，在额定负载下，电机的温升在30-50K。

       永磁同步电机广泛用于石油、化工、电力、交通、纺织、工矿企业及电动汽车、拖动抽油机、电梯、风机、水泵、压缩机、皮带机、机床等各种机械。

TYPX变频永磁同步电机有哪些特点？

1、该系列产品具有变频调速能力，在25%一120%负载范围内，相对于同规格异步电动机均具有更高的效率、经济运行范围宽、具有互已著的节能效果。电机温升低、在额定负载下，电机的温升在30-50K

2、高效节能:与异步变频调速电机相比，高效节能。同规格相比，该系列电机效率比异步变频电机效率高3~10个百分点。以1.5kW为例，两者效率差近7个百分点；

3、可精确调速:与异步变频系统相比，无需编码器即可进行准确的速度控制；

4、高功率因数:既可减少无功能量的消耗，又能降低变压器的容量。

TYPX变频永磁同步电机安装参数

机座号：H80~355
额定电压：380、660、1140、380/660、660/1140V
额定频率：50Hz
安装方式：IMB3、IMB5、IMB35
冷却方式：IC411

1.产品型号及意义

 2.基本参数
 额定电压：380V、600 V、1140 V、380/660 V、660/1140 V
 调频范围：5-50HZ、50Hz-100Hz、5-100Hz
 功率范围：0.18-375KW
 绝缘等级：F
 防护等级：IP55
 冷却方式：IC411
 安装方式：IMB3、IMB5、IMB35

3.使用范围及使用条件

3.1 使用条件

3.2.1 环境空气温度随季节而变化，但不超过40℃。

3.2.3 环境空气最大相对湿度不超过95％（当温度为25℃时）。

3.2.4 额定电压为380V、660V、1140V、380V/660V、660/1140V。

3.2.5 额定频率为50Hz。调频范围：有5Hz-50 Hz、50 Hz -100 Hz、5 Hz -100 Hz（可根据客户要求而定）。无鼠笼式绕组的变频调速永磁同步电动机适用于变频器启动(建议选用失量型变频器)。自启动变频调速同步电动机适用于50HZ正弦电源及变频器作电源。

3.2.6 电动机的定额是以连续工作制（S1）为基准的连续定额，允许满压起动。

3.2.7 电动机采用F级绝缘，定子绕组的温升（电阻法）按80K考核（其中机座号315L的2、4极和机座号355，允许按105K考核）。

4.电动机的安装结构型式及主要规格

本系列电动机的结构及安装型式见表1。

表   1

4.2 本系列电动机的主要规格见表2。

表   2
